合肥恒暖暖通发明的❝两台热水器并联智能控制装置❞获得专利授权

近日,合肥恒暖暖通设备有限公司发明的"2台热水器并联供热水智能控制装置"荣获了国家知识产权局实用新型专利授权,专利号:ZL 2022 2 3561266.2。该智能控制装置的发明,解决了精装房同时安装太阳能和燃气热水器组合供热水手动切换水阀的麻烦。

("两台热水器并联供热水器智能控制装置"专利证书)

近年来为了响应国家"节能环保"的号召,在国家补贴政策的鼓励下,大部分开发商给开发的精装房都安装了阳台壁挂式太阳能,为了避免连阴天或冬天气温较低,太阳能出水温度不能满足需求,又在厨房并联预留了燃气热水器的水管接口,或直接安装好燃气热水器。在太阳能水温够时,要用户自己手动关闭燃气热水器水阀,用太阳能出水,如果太阳能出水温度不够时,要手动关闭太阳能的水阀,打开燃气热水器的水阀,这样手动来回切换十分麻烦,特别是家里只有老人或儿童,不一定知道如何操作,给家庭使用热水造成很大的不便。

合肥恒暖暖通设备有限公司应这种市场需求,发明了"2台热水器并联供热水智能控制装置",将手动切换太阳能和燃气热水器水阀变成智能全自动控制。该装置由太阳能热水器处模块和燃气热水器处模块组成,只需要设置好太阳能的出水温度,其他全部交给该装置来全自动运行,无需再手动切换2边的水阀。

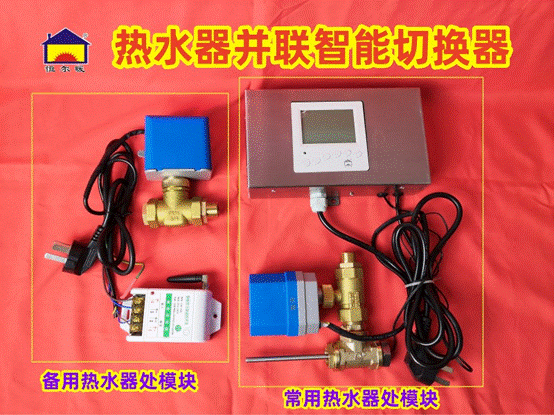

(恒尔暖热水器并联智能切换器)

该智能控制装置,我们简称为"热水器并联智能切换器",在太阳能的出水温度达到设定温度时,开启太阳能出水阀门,关闭燃气热水器进水阀门,这时使用的是太阳能水箱的出水;

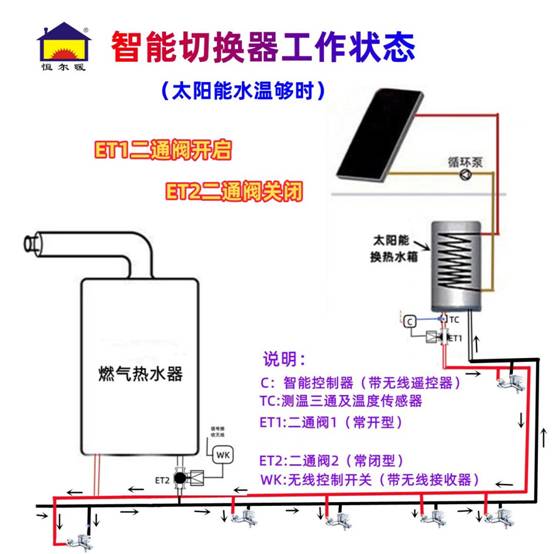

(太阳能水温够时,智能切换器工作状态)

当太阳能出水温度低于设置温度时,智能切换器常用热水器模块自动关闭太阳能出水阀门,并无线控制备用热水器模块,立即开启燃气热水器进水阀门,这时用自来水直接进入燃气热水器加热。

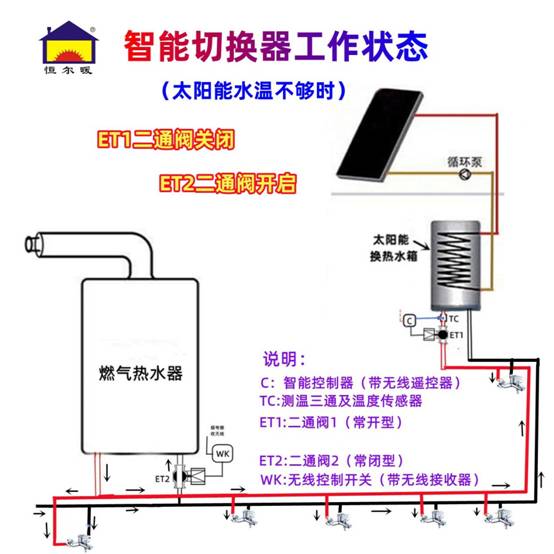

(太阳能水温不够时智能切换器工作状态)

该装置还具有周编程定时功能,每天可以设定6个时间段,不同时间段可以设置不同水温,从而达到最大的节能,比如早上和中午只是用热水洗脸和洗菜等,可以设置30°C,晚上洗浴时段可以设置40°C,白天和夜里不用热水时段,可以设置8°C。恒尔暖智能切换器根据设定的时间和温度,智能控制2台热水器的开关机。

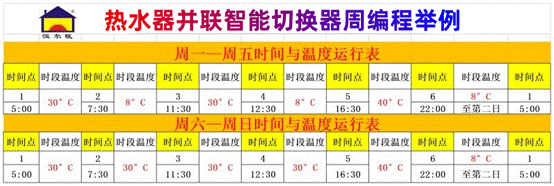

(恒尔暖并联智能切换器周编程举例)

该装置安装也比较简单,不需要改造管道,只需要将常用热水器模块安装在太阳能水箱处,将与水箱出口连接的管道拆卸下来,将测温三通和电动二通阀安装在出水口,再将出水管与测温三通接上;备用热水器模块的安装,只需要将燃气热水器的冷水管与燃气热水器分开,将二通阀安装在二者之间,将无线控制开关固定在边上即可。然后将两边模块的电源插头都插入3孔插座。安装就结束了。

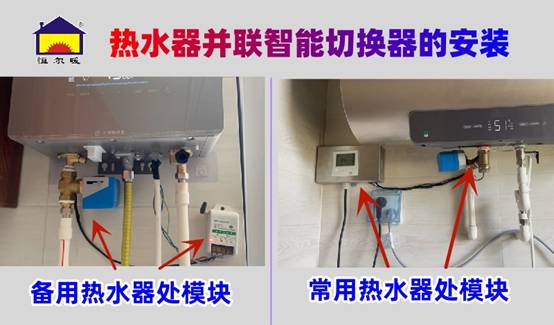

(恒尔暖智能切换器安装实景图)

恒尔暖热水器并联智能切换器的发明,解决了家庭热水智能化的难题,为人类的节能环保做出重要贡献。
